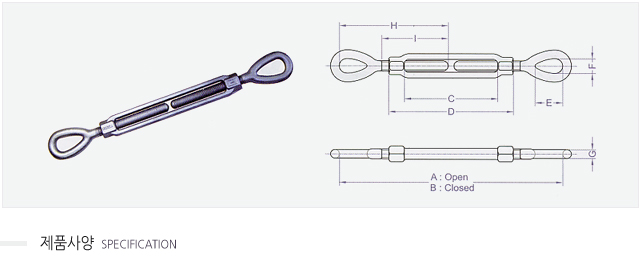

단조턴버클 E&E

규격(inch)

 사용하중
(ton)		 치수(mm) 무게
(kg)
A B C D E F G H I
3/8×6 0.5 428 286 152 180 28 13 9 143 97 0.3

1/2×6

 1 468 328 152 188 36 18 11 164 103 0.5

1/2×9

 1 621 404 229 265 36 18 11 202 141 0.9

1/2×12

 1 773 480 305 341 36 18 11 240 179 1.1

5/8×6

 1.6 502 366 152 198 44 22 12.5 183 109 1.3

5/8×9

 1.6 653 440 229 275 44 22 12.5 220 147 1.5

5/8×12

 1.6 807 518 305 351 44 22 12.5 259 185 1.6

3/4×6

 2.4 545 412 152 208 53 25 16 206 116 1.8

3/4×9

 2.4 698 488 229 285 53 25 16 244 154 2.2

3/4×12

 2.4 850 564 305 361 53 25 16 282 192 2.5

3/4×18

 2.4 1154 716 457 513 53 25 16 358 268 3.3

7/8×12

 3.3 885 602 305 371 60 32 19 301 198 3.3

7/8×18

 3.3 1189 754 457 523 60 32 19 377 274 4.9

1×6

 4.5 633 506 152 228 75 36 22 253 128 4

1×12

 4.5 938 658 305 381 75 36 22 329 204 5.3

1×18

 4.5 1242 810 457 533 75 36 22 405 280 6.3

1×24

 4.5 1549 964 610 686 75 36 22 482 357 8

1-1/4×12

 6.9 995 722 305 385 90 46 28 361 212 8.6

1-1/4×18

 6.9 1307 882 457 537 90 46 28 441 288 10.1

1-1/4×24

 6.9 1604 1026 610 690 90 46 28 513 364 11.8

1-1/2×12

 9.7 1043 776 305 401 103 54 32 388 222 12.6

1-1/2×18

 9.7 1347 928 457 553 103 54 32 464 298 14.8

1-1/2×24

 9.7 1652 1080 610 706 103 54 32 540 374 17

1-3/4×18

 12.7 1415 1002 457 570 117 60 38 501 310 22.2

1-3/4×24

 12.7 1719 1154 610 722 117 60 38 577 386 25.7

2×24

 16.8 1870 1310 610 738 146 68 45 655 405 39.6

2-1/2×24

 27.2 1935 1388 610 790 165 79 51 694 440 72.8

2-3/4×24

 34 1988 1448 610 790 178 83 57 724 440 84.1
· 재질 : 탄소강 단강품
· 시험하중 : 보증하중 = 사용하중 × 2,5, 파단하중 = 사용하중 × 5
