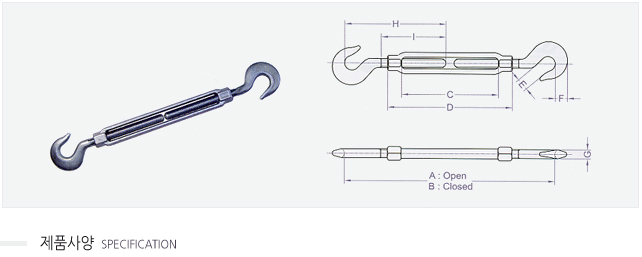

단조턴버클 H&H

규격(inch)

 사용하중
(ton)		 치수(mm) 무게
(kg)
A B C D E F G H I
3/8×6 0.5 414 272 152 180 14 14.5 9.5 136 97 0.4

1/2×6

 0.7 442 302 152 188 16 18 13 151 103 0.8

1/2×9

 0.7 595 378 229 265 16 18 13 189 141 0.9

1/2×12

 0.7 747 454 305 341 16 18 13 227 179 1.1

5/8×6

 1 478 342 152 198 22 22 16 171 109 1.2

5/8×9

 1 631 418 229 275 22 22 16 209 147 1.5

5/8×12

 1 783 494 305 351 22 22 16 247 185 1.6

3/4×6

 1.4 513 380 152 208 24 26.5 19 190 116 1.8

3/4×9

 1.4 666 456 229 285 24 26.5 19 228 154 2.4

3/4×12

 1.4 818 532 305 361 24 26.5 19 266 192 2.5

3/4×18

 1.4 1122 684 457 513 24 26.5 19 342 268 3.7

7/8×12

 1.8 859 576 305 371 29 30 22 288 198 3.7

7/8×18

 1.8 1163 728 457 523 29 30 22 364 274 4.5

1×6

 2.3 579 452 152 228 32 36 26 226 128 4.2

1×12

 2.3 884 604 305 381 32 36 26 302 204 5.4

1×18

 2.3 1188 756 457 533 32 36 26 378 280 6.4

1×24

 2.3 1495 910 610 686 32 36 26 455 357 7.8

1-1/4×12

 3 931 658 305 385 38 37 30 329 212 9.3

1-1/4×18

 3 1235 810 457 537 38 37 30 405 288 10.4

1-1/4×24

 3 1540 962 610 690 38 37 30 481 364 12.3

1-1/2×12

 3.4 1001 734 305 401 47 45 33 367 222 11.9

1-1/2×18

 3.4 1305 886 457 553 47 45 33 443 298 14.0

1-1/2×24

 3.4 1612 1040 610 706 47 45 33 520 374 16.4
· 재질 : 탄소강 단강품
· 시험하중 : 보증하중 = 사용하중 × 2,5, 파단하중 = 사용하중 × 5
