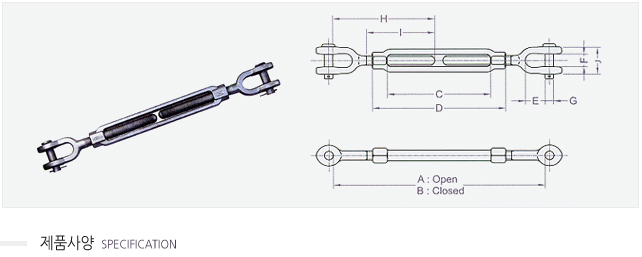

단조턴버클 J&J

규격(inch)

 사용하중
(ton)		 치수(mm) 무게
(kg)
A B C D E F G H I J
3/8×6 0.5 402 260 152 180 22 14 8 130 97 29 0.4

1/2×6

 1 434 294 152 188 27 16 10 147 103 34 0.7

1/2×9

 1 586 370 229 265 27 16 10 185 141 34 1

1/2×12

 1 739 446 305 341 27 16 10 223 179 34 1.2

5/8×6

 1.6 468 332 152 198 33 19 13 166 109 43 1.2

5/8×9

 1.6 620 408 229 275 33 19 13 204 147 43 1.6

5/8×12

 1.6 773 484 305 351 33 19 13 242 185 43 1.8

3/4×6

 2.4 489 356 152 208 38 25 16 178 116 52 1.9

3/4×9

 2.4 642 432 229 285 38 25 16 216 154 52 2.5

3/4×12

 2.4 794 508 305 361 38 25 16 254 192 52 2.9

3/4×18

 2.4 1098 660 457 513 38 25 16 330 268 52 3.7

7/8×12

 3.3 825 542 305 371 45 30 19 271 198 63 4.2

7/8×18

 3.3 1129 694 457 523 45 30 19 347 274 63 5.5

1×6

 4.5 553 426 152 228 53 35 22 213 128 71 4.5

1×12

 4.5 858 578 305 381 53 35 22 289 204 71 6.2

1×18

 4.5 1162 730 457 533 53 35 22 365 280 71 7

1×24

 4.5 1469 884 610 686 53 35 22 442 357 71 8.5

1-1/4×12

 6.9 917 644 305 385 72 45 28 322 212 93 9.6

1-1/4×18

 6.9 1221 796 457 537 72 45 28 398 288 93 11.9

1-1/4×24

 6.9 1526 948 610 690 72 45 28 474 364 93 13.3

1-1/2×12

 9.7 941 674 305 401 72 52 35 337 222 102 14

1-1/2×18

 9.7 1245 826 457 553 72 52 35 413 298 102 17.1

1-1/2×24

 9.7 1550 978 610 706 72 52 35 489 374 102 18.5

1-3/4×18

 12.7 1329 916 457 570 87 60 41 458 310 124 26

1-3/4×24

 12.7 1633 1068 610 722 87 60 41 534 386 124 29.6

2×24

 16.8 1682 1122 610 738 96 66 51 578 405 141 42.1

2-1/2×24

 27.2 1797 1250 610 790 115 76 57 625 440 157 84

2-3/4×24

 34 1846 1306 610 790 116 92 70 653 440 174 99.4
· 재질 : 탄소강 단강품
· 시험하중 : 보증하중 = 사용하중 × 2,5, 파단하중 = 사용하중 × 5
