¿ÀǼÒÄÏ ÇÉŸÀÔ

Size(inch)

S.W.L
(ton)

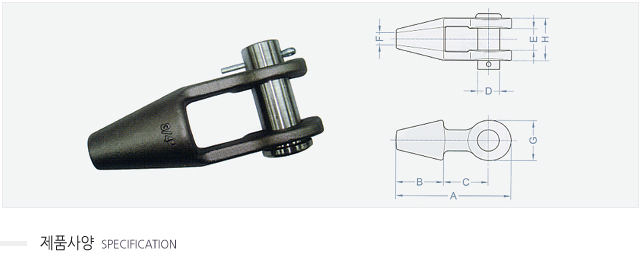

Dimensions(mm) Weight
(kg)
A B C D E F G H
5/16~3/8 2 123 58 43 20.5 20.5 13 39 43 0.7
7/16~1/2 3 240 65 50 25.5 26 14 48 52 1.1
9/16~5/8 5 171 76 63 30 32 18 57 64 1.6
3/4 7 202 92 76 35 38 22 66 72 2.7
7/8 10 235 102 91 41.5 45 25 80 85 4.5
1 12 268 114 103 50.5 51 29 95 100 7
1-1/8 15 294 125 114 57 57 32 105 111 9.1
1-1/4~1-3/8 20 335 140 130 63.5 64 38 121 124 13.9
1-1/2 25 384 157 152 70 76 42 137 144 21.6
1-5/8 30 413 165 165 76 76 44 146 142 25
1-3/4~1-7/8 40 464 192 176 89 90 51 166 170 37
2~2-1/8 50 546 216 229 95 102 57 178 194 58
2-1/4~2-3/8 65 596 230 254 108 116 64 198 226 76
2-1/2~2-5/8 80 650 250 273 121 126 73 216 248 114
2-3/4~2-7/8 90 693 280 279 127 133 80 230 280 143
3~3-1/8 100 736 310 278 133 148 87 242 300 172
3-1/4~3-3/8 120 784 330 298 140 158 92 254 318 197
3-1/2~3-5/8 140 845 356 324 152 172 98 280 340 255
¡¤ ÀçÁú : 1/2 ~ 1-1/2" : ź¼Ò°­ ´Ü°­Ç°
...........3/8", 1-5/8 ~ 3-1/2" : ÁÖ°­Ç°
¡¤ ½ÃÇèÇÏÁß : º¸ÁõÇÏÁß = »ç¿ëÇÏÁß ¡¿ 2, ÆÄ´ÜÇÏÁß = »ç¿ëÇÏÁß ¡¿ 5
¡¤ Ç¥¸éó¸® : ºñµµ±Ý, ¿ëÀ¶¾Æ¿¬µµ±Ý
